系统设计说明
一、系统概述

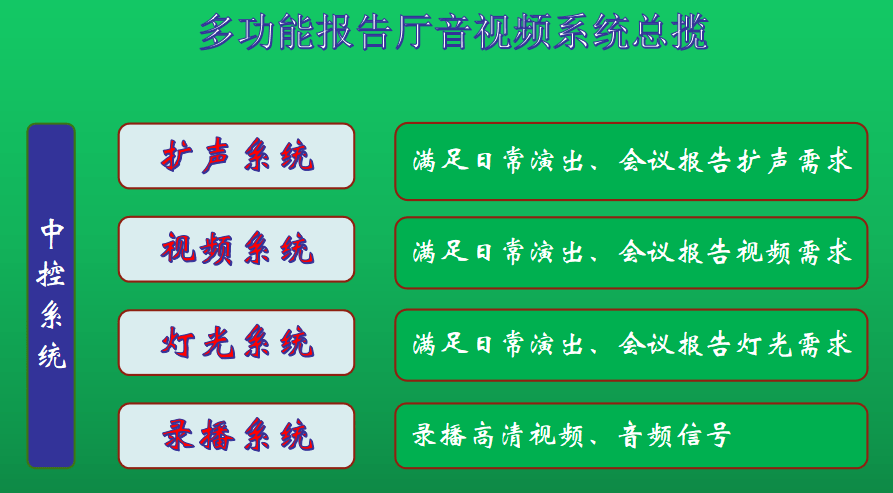

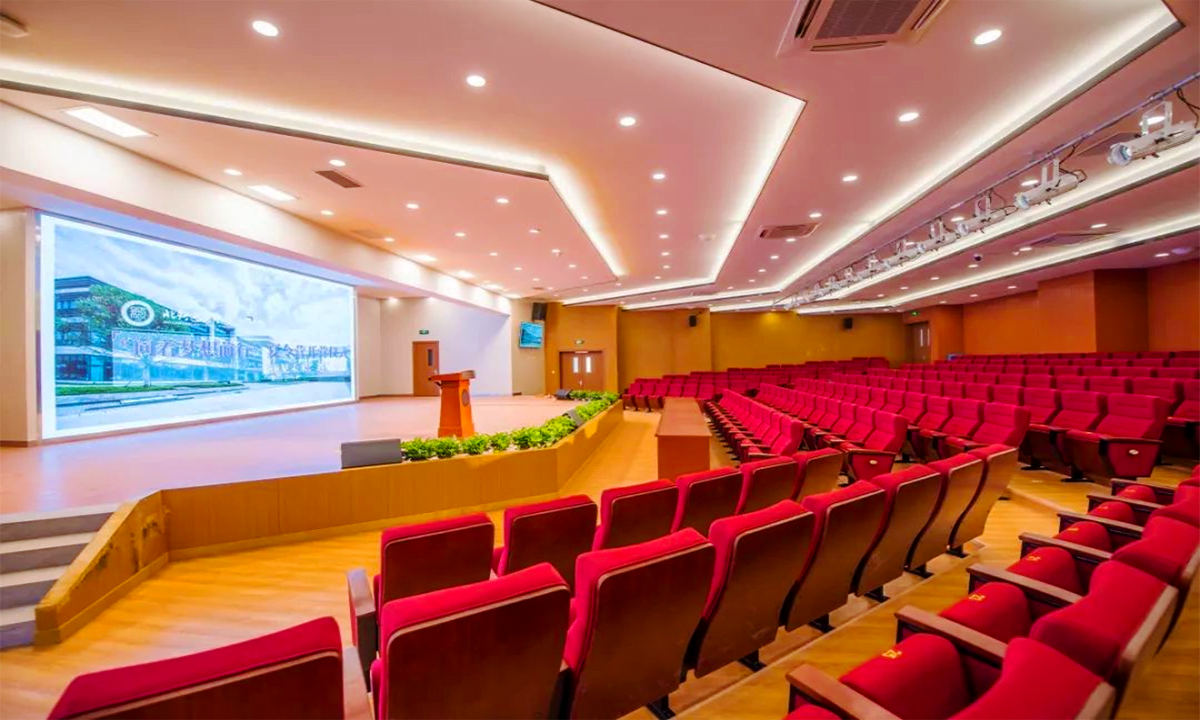

项目名称：中学多功能厅多媒体系统。
面积：460平方米
使用功能：本项目是集音视频会议系统、录播系统、大屏显示系统、小型舞台灯光系统为一体的多功能场馆。
二、设计依据
《厅堂扩声系统设计规范》GB50371-2006
《厅堂、体育场馆扩声系统设计规范》GB/T28049-2011
《厅堂扩声系统设备互联的优选电气配接法》SS2112-82
《厅堂扩音系统的声学特性要求》JGGYJ125
《会议电视会场系统工程设计规范》GB 50635-2010
《舞台灯光、电视、电影及摄影场所用灯具安全要求》GB7000-2000
《投光照明灯具光度测试》GB/T7002-86
《通风灯具安全要求》GB/7000-2000
《LED 显示屏通用规范》》SJ／Tll141-2003
《LED 显示屏测试规范》》SJ／Tll281-2003
三、系统设计
1、大屏显示系统
大屏为室内LED全彩，长12.5米，高4米，面积为50平方米，像素点间距为P2.0。
LED显示屏系统由屏体、框架、发送/接收卡、控制系统软件、管理电脑、视频处理器、LED大屏控制器及配电箱及线缆等组成。
LED显示屏幕是会议宣传重要显示设备；可以实现视频播放、图文显示、多窗口显示（主屏、辅屏分隔）等功能，通过视频处理器及多功能卡设备相接融合，可实现在LED大屏上进行现场直播。

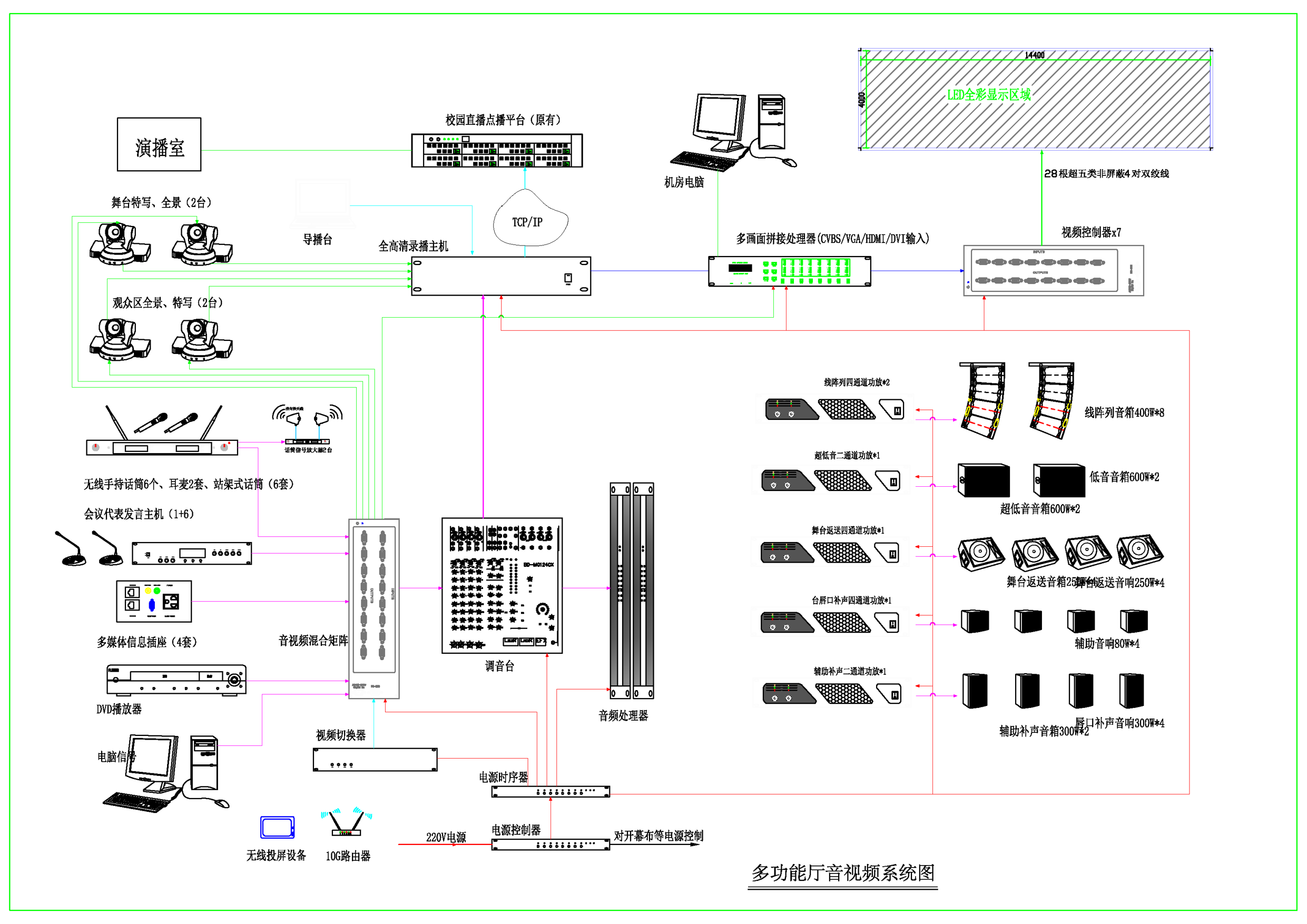

①、多功能厅音视频系统图

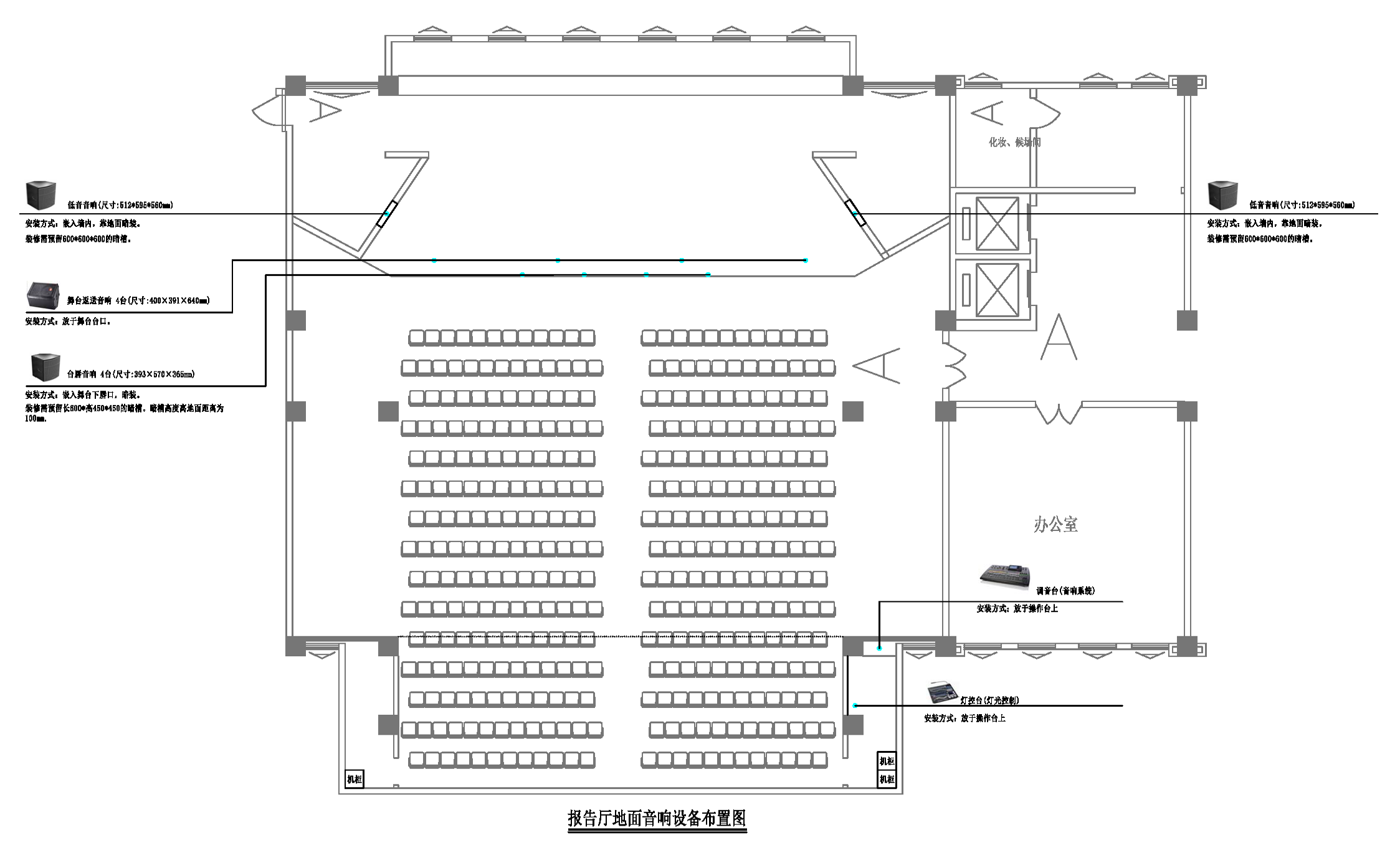

②、报告厅地面音响设备布置图

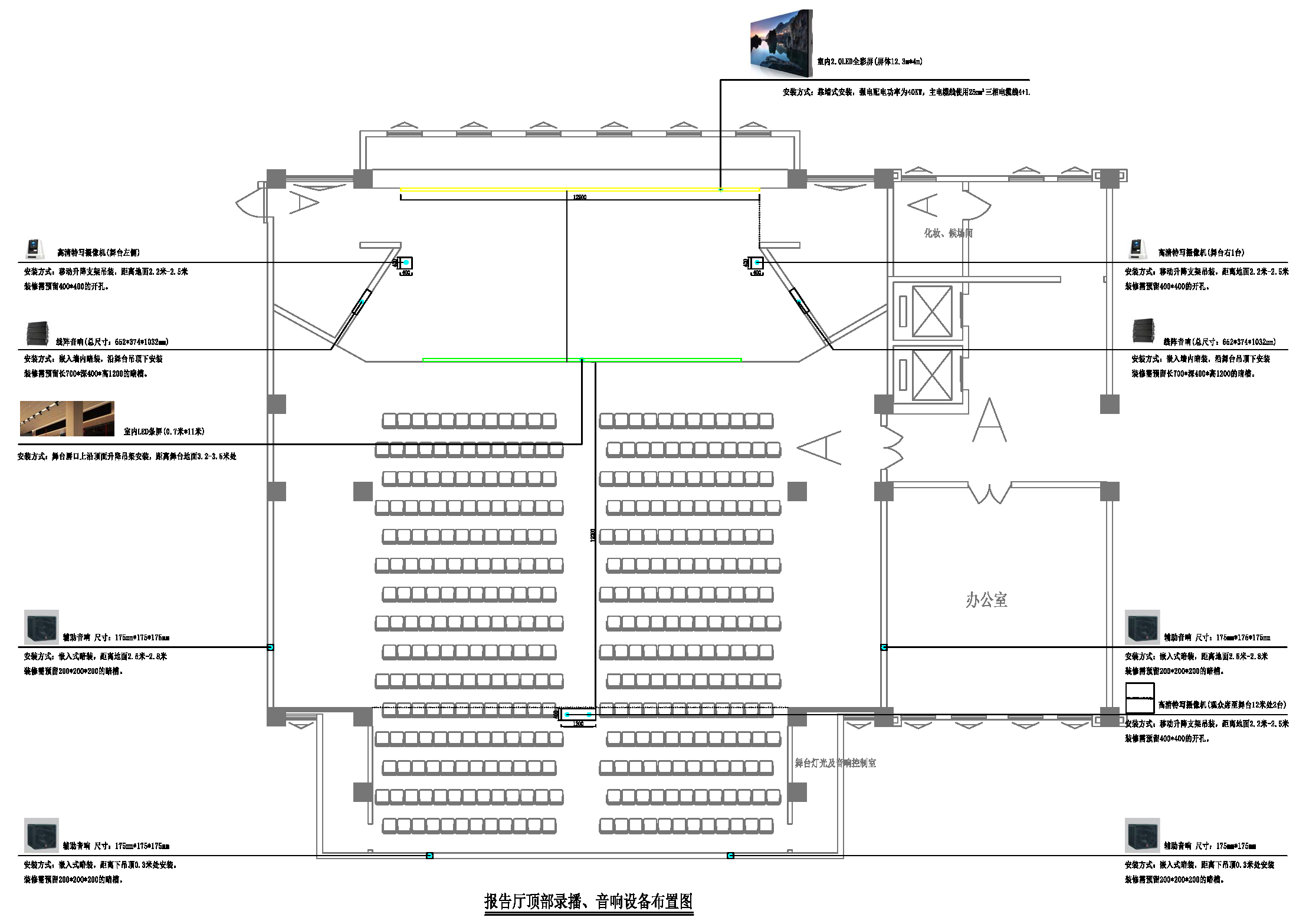

③、报告厅顶部录播、音响设备布置图

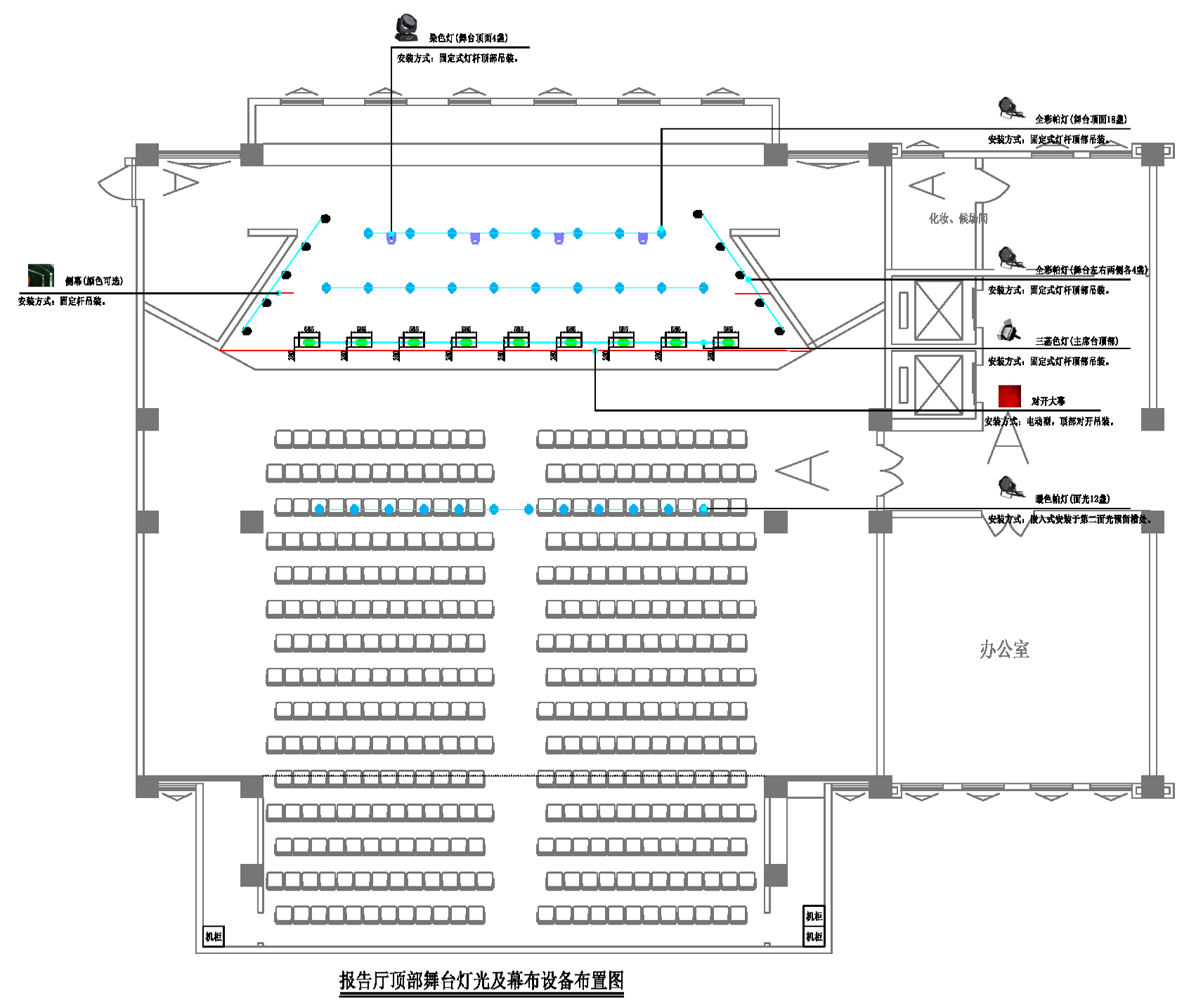

④、报告厅顶部舞台灯光及幕布设备布置图
⑤、多功能厅音视频系统图
⑥、室内 P2.0 二十扫全彩表贴单元板
1、单元板显示效果更加清晰细腻、分辨率可达到 1080P 以上；实现高刷新率、高灰阶及较高灯管利用率；无残影、防“毛毛虫”、低功耗、低突波等功能；
2、室内P2.0 二十扫全彩表贴单元板主要是由红色 LED 晶片、绿色 LED 晶片和蓝色LED 晶片封装为一个像素点后组成矩阵，再固定到塑胶套件上而成；
3、此单元板含有驱动芯片和输入缓冲芯片，连接到 LED 显示屏控制系统即可显示视频、图像和文字信息等；
4、通过 OE 信号驱动红色 LED、绿色 LED 和蓝色 LED 的驱动芯片，可形成43980亿种颜色变换；
5、此单元板可以按水平和垂直方向任意拼接，从而拼成不同大小的显示屏。

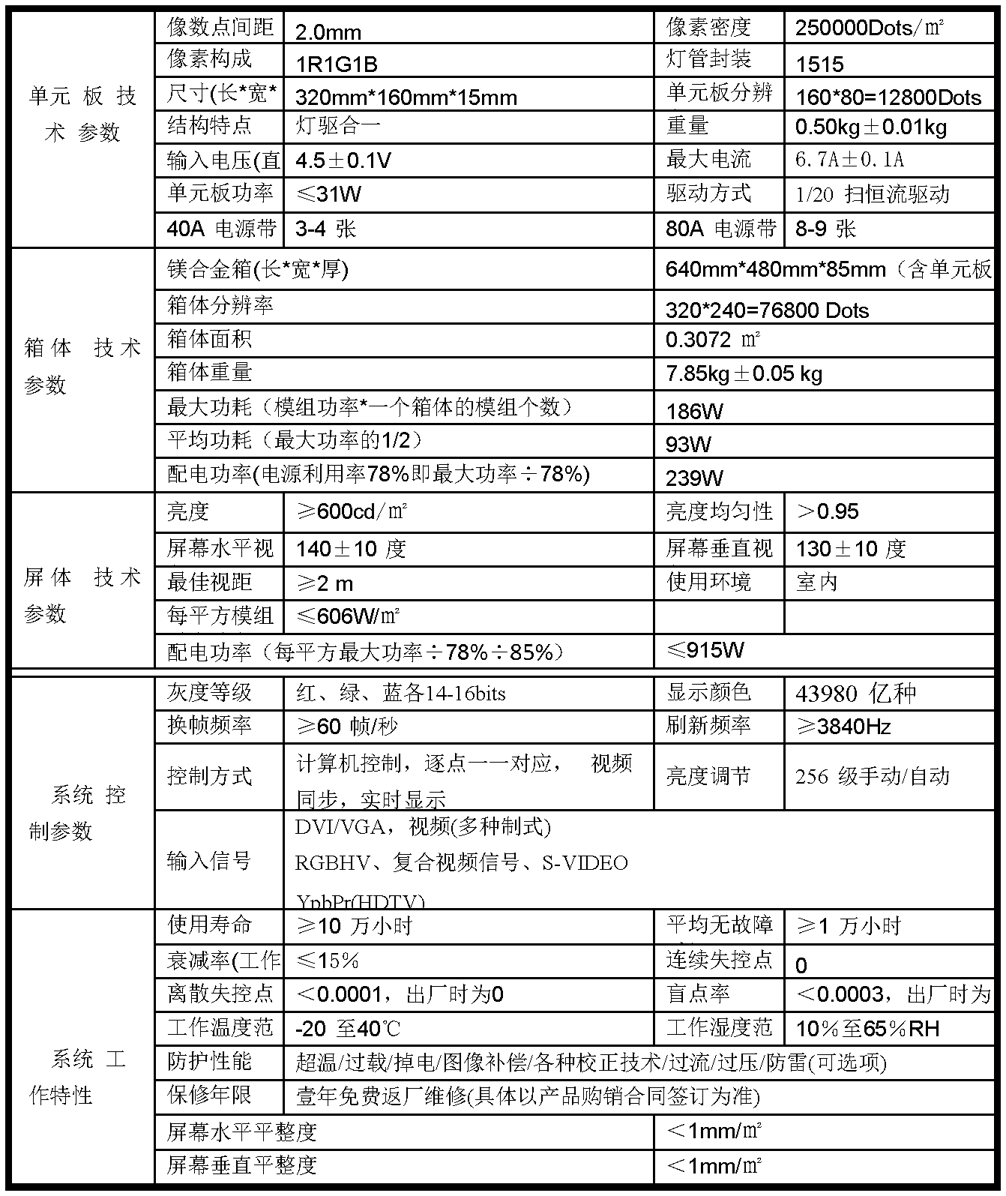

⑦、产品技术参数

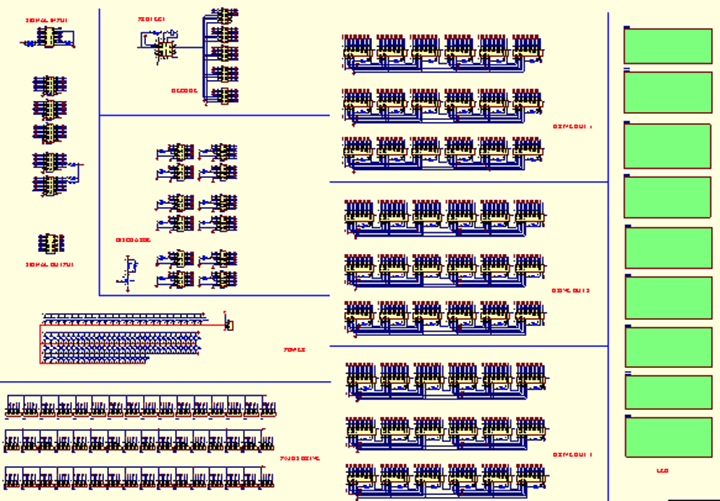

⑧、线路原理图

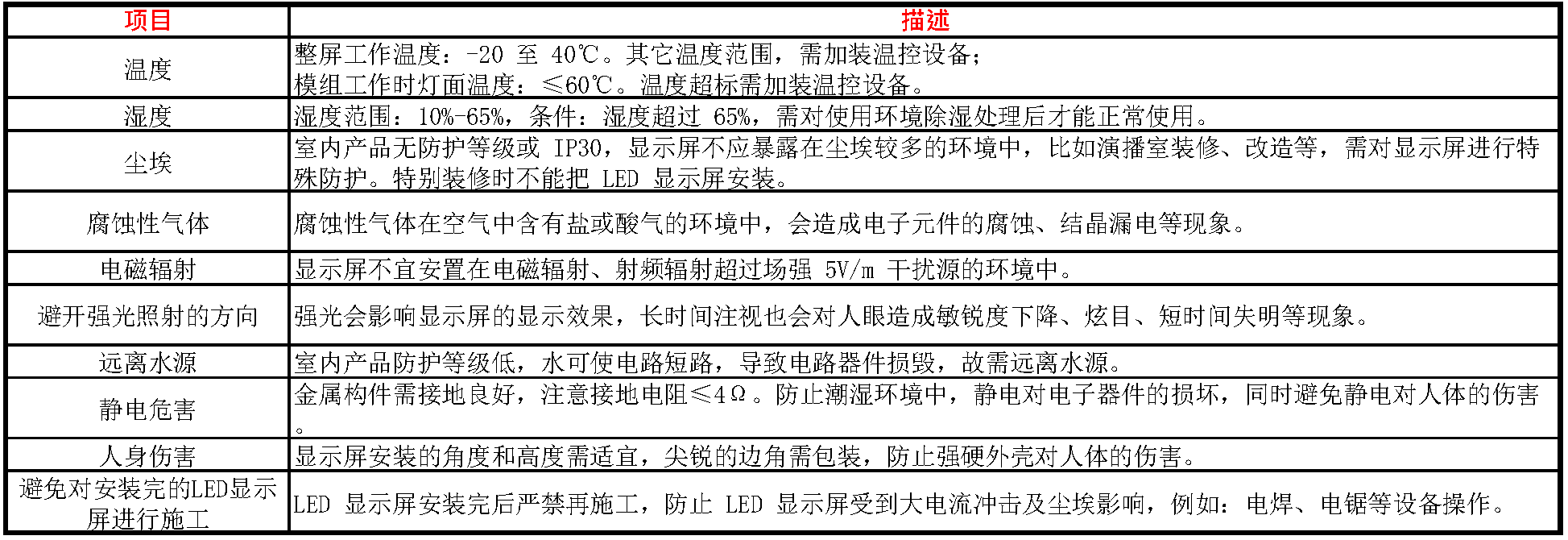

⑨、室内 LED显示屏使用环境要求
2、全高清录播系统
该系统由1套固定式录播及1套移动式录播系统组成。
固定式录播系统为4机位设计，通过摄像机可对场景进行全景/特写的同时录制，并可实现直播功能。
固定式录播系统由云资源平台、服务器、录播主机、导播台、高清云台摄像机、录播机柜及线缆等组成。
移动录播系统为2机位设计，辅助固定式录播系统使用，同时可单独用于各种临时活动的音视频录制。
移动式录播系统由：便携式录播工作中、高清摄像机、导播控制模块、调音模块组成。
3、会议音响扩声系统
本次按多功能厅声学设计原理，要达到整个室内的声音均衡，采用线阵式音箱+舞台返送音箱+唇口补声音箱的设计思路。本次音源设备较多，故系统设计32路数字调音台+音视频混合矩阵，满足音源设备接入需求，在主席台位置设置1个主席发言+6个代表发言，主席台预留4个多媒体信息盒，用于接入电脑、站架式话筒及其余设备。
采用中控设备，将所有设备进行统一管理，提高会前的准备工作及效率。
4、舞台灯光控制系统
为保留舞台现场顶面装修格局不变的状况，本次舞台上顶采用嵌入式三基色等及摇头灯。侧面采用帕灯，渲染整个舞台的气氛和效果。舞台面光由灯杆+面光灯光形式。舞台地面效果灯采用光束灯，所有灯光全部由电脑灯控台统一管理。
5、舞台幕布
舞台幕布采用电动形式，方便使用。由舞台对开大幕、侧幕组成。
