一、基础管理
在网络设备的首次使用时只能使用串口（Console）方式连接网络设备，称为带外（Outband）管理方式。在进行了相关配置后，可以通过 Telnet 虚拟终端方式连接和管理网络设备。通过这两者都可以访问命令行界面。
将交换机的控制口与PC的com1口连接，启动超级终端，连接时使用COM1，COM1属性还原为默认值，打开交换机电源启动交换机。
Ruijie>enable //进入特权模式
Password://输入口令
Ruijie#
1、查看系统信息
Ruijie#show version //显示系统版本信息
Ruijie#show version devices //显示设备硬件信息
Ruijie#show version slots //显示设备插槽和模块信息
2、配置控制台登录口令
Ruijie#configure terminal //进入全局配置模式
Enter configuration commands, one per line. End with CNTL/Z.
Ruijie(config)#line console 0//进入控制台线路模式（有aux、console、tty、vty四种线路模式），0是控制台的线路编号
Ruijie(config-line)#password 8888//设置line线路口令8888
Ruijie(config-line)#login //启用line线路口令保护
Ruijie(config-line)#exit //回到全局配置模式
3、配置Telnet登录口令
Ruijie(Config)#enable service telnet-server //启用Telnet服务
Ruijie(config)#line vty 0 4//进入vty线路模式（有aux、console、tty、vty四种线路模式），0～4是Telnet登录的线路编号
Ruijie(config-line)#transport input telnet //配置vty线路模式下允许的通信协议Telnet（有all、ssh、telnet、none）
Ruijie(config-line)#password 8888//设置line线路口令8888
Ruijie(config-line)#login //启用line线路口令保护
Ruijie(config-line)#exit //回到全局配置模式
4、配置特权模式口令
Ruijie(config)#enable password 8888//创建一个缺省为15级（最高授权级别）的静态口令8888
Ruijie(config)#enable secret 8888//创建一个缺省为15级（最高授权级别）安全口令8888（与上一条命令二选一）
Ruijie(config)#end //回到特权模式
二、配置接口和VLAN
1、配置物理接口
Ruijie#show version slots //显示设备插槽和模块信息
Ruijie#configure terminal //进入全局配置模式
Enter configuration commands, one per line. End with CNTL/Z.
Ruijie(config)#interface range fastethernet 0/1-24//进入接口配置模式配置0/1-0/24接口
Ruijie(config-if)#medium-type copper //设置接口介质为铜缆（双绞线）接口（fiber为光纤接口）
Ruijie(config-if)#speed auto //设置接口的速率为自协商（有10、100、1000、auto）
Ruijie(config-if)#duplex full //设置接口的双工模式为全双工（有auto、full、half）
Ruijie(config-if)#flowcontrol auto //设置接口的流控模式为自协商（有auto、on、off）
Ruijie(config-if)#no shutdown //重新打开此接口
Ruijie(config-if)#exit //回到全局配置模式
Ruijie(config)#interface range gigabitethernet 0/25-27//进入接口配置模式配置0/25-0/27接口
Ruijie(config-if)#medium-type fiber //设置接口介质为光纤接口（copper为铜缆接口）
Ruijie(config-if)#speed 1000//设置接口的速率为1000M（有10、100、1000、auto）
Ruijie(config-if)#duplex full //设置接口的双工模式为全双工（有auto、full、half）
Ruijie(config-if)#flowcontrol auto //设置接口的流控模式为自协商（有auto、on、off）
Ruijie(config-if)#no shutdown //重新打开此接口
Ruijie(config-if)#exit //回到全局配置模式
Ruijie(config)#interface gigabitethernet 0/28//进入接口配置模式配置0/28接口
Ruijie(config-if)#medium-type copper //设置接口介质为铜缆（双绞线）接口（fiber为光纤接口）
Ruijie(config-if)#speed auto //设置接口的速率为自协商（有10、100、1000、auto）
Ruijie(config-if)#duplex full //设置接口的双工模式为全双工（有auto、full、half）
Ruijie(config-if)#flowcontrol auto //设置接口的流控模式为自协商（有auto、on、off）
Ruijie(config-if)#no shutdown //重新打开此接口
Ruijie(config-if)#end //回到特权模式
Ruijie#show interfaces //显示接口全部信息
2、配置二层接口（Access Port）
Ruijie#configure terminal //进入全局配置模式
Enter configuration commands, one per line. End with CNTL/Z.
Ruijie(config)#interface range fastethernet 0/1-24//进入接口配置模式配置0/1-0/24接口
Ruijie(config-if)#switchport mode access //配置此接口的二层模式为交换端口（trunk为中继端口）
Ruijie(config-if)#exit //回到全局配置模式
Ruijie(config)#interface range gigabitethernet 0/25-27//进入接口配置模式配置0/25-0/27接口
Ruijie(config-if)#switchport mode access //配置此接口的二层模式为交换端口（trunk为中继端口）
Ruijie(config-if)#end //回到特权模式
Ruijie#show interface switchport //显示可交换端口（非路由端口）信息
3、配置VLAN
Ruijie#configure terminal //进入全局配置模式
Enter configuration commands, one per line. End with CNTL/Z.
Ruijie(config)#vlan 2//创建vlan 2（已存在默认vlan 1）并进入vlan配置模式
Ruijie(config-vlan)#exit //回到全局配置模式
Ruijie(config)#vlan 3//创建vlan 3并进入vlan配置模式
Ruijie(config-vlan)#exit //回到全局配置模式
Ruijie(config)#vlan 4//创建vlan 4并进入vlan配置模式
Ruijie(config-vlan)#exit //回到全局配置模式
Ruijie(config)#interface gigabitethernet 0/27//配置0/27端口
Ruijie(config-if)#switchport access vlan 1//将接口分配给VLAN 1
Ruijie(config-if)#exit //回到全局配置模式
Ruijie(config)#interface range gigabitethernet 0/25-26//配置0/25-0/26端口
Ruijie(config-if)#switchport access vlan 2//将接口分配给VLAN 2
Ruijie(config-if)#exit //回到全局配置模式
Ruijie(config)#interface range fastethernet 0/19-24//配置0/19-0/24端口
Ruijie(config-if)#switchport access vlan 3//将接口分配给VLAN 3
Ruijie(config-if)#exit //回到全局配置模式
Ruijie(config)#interface range fastethernet 0/1-18//配置0/1-0/18端口
Ruijie(config-if)#switchport access vlan 4//将接口分配给VLAN 4
Ruijie(config-if)#end //回到特权模式
Ruijie#show vlan //显示vlan信息
4、配置三层接口（RoutePort和SVI）
Ruijie#configure terminal //进入全局配置模式
Enter configuration commands, one per line. End with CNTL/Z.
Ruijie(config)#interface gigabitethernet 0/28//配置0/28接口
Ruijie(config-if)#no switchport //将此接口转换成三层模式（默认为二层access模式）
Ruijie(config-if)#ip address 10.1.252.26 255.255.255.0 //配置IP地址10.1.252.26子网掩码255.255.255.0
Ruijie(config-if)#no shutdown //重新打开此接口
Ruijie(config-if)#exit //回到全局配置模式
Ruijie(config)#interface vlan 1//配置vlan 1
Ruijie(config-if)#ip address 10.0.240.254 255.255.255.0 //配置IP地址10.0.240.254子网掩码255.255.255.0
Ruijie(config-if)#exit //回到全局配置模式
Ruijie(config)#interface vlan 2//配置vlan 2
Ruijie(config-if)#ip address 10.0.241.254 255.255.255.0 //配置IP地址10.0.241.254子网掩码255.255.255.0
Ruijie(config-if)#exit //回到全局配置模式
Ruijie(config)#interface vlan 3//配置vlan 3
Ruijie(config-if)#ip address 10.0.242.254 255.255.255.0 //配置IP地址10.0.242.254子网掩码255.255.255.0
Ruijie(config-if)#exit //回到全局配置模式
Ruijie(config)#interface vlan 4//配置vlan 4
Ruijie(config-if)#ip address 10.0.243.254 255.255.255.0 //配置IP地址10.0.243.254子网掩码255.255.255.0
Ruijie(config-if)#end //回到特权模式
Ruijie#show interfaces status //显示接口状态信息
Ruijie#show interfaces //显示接口全部信息
5、管理MAC地址表
Ruijie#configure terminal //进入全局配置模式
Enter configuration commands, one per line. End with CNTL/Z.
Ruijie(config)#mac-address-table aging-time 1000//设置地址老化时间为1000秒
Ruijie(config)#no mac-address-table aging-time //将地址老化时间恢复为缺省值300秒
Ruijie(config)#end //回到特权模式
Ruijie#show mac-address-table aging-time //显示当前的地址老化时间
Ruijie#show mac-address-table //显示所有类型的MAC地址信息(包括动态地址，静态地址和过滤地址）
Ruijie#clear mac-address-table dynamic //删除设备上所有的动态地址项
Ruijie#clear mac-address-table dynamic interface gigabitethernet 0/27//删除0/27端口上的所有动态地址表项
Ruijie#clear mac-address-table dynamic vlan 4//删除VLAN 4上的所有动态地址表项
Ruijie#configure terminal //进入全局配置模式
Enter configuration commands, one per line. End with CNTL/Z.
Ruijie(config)#mac-address-table static 00d0.f800.073c vlan 2 interface gigabitethernet 0/26//增加一个在vlan 2中的将目的mac地址为00d0.f800.073c的包转发到0/26端口上的静态地址表项
Ruijie(config)#no mac-address-table static 00d0.f800.073c vlan 2 interface gigabitethernet 0/26//删除一个在vlan 2中的将目的mac地址为00d0.f800.073c的包转发到0/26端口上的静态地址表项
Ruijie(config)#mac-address-table filtering 00d0.f808.000c vlan 2//增加一个在vlan 2中的源mac地址为00d0.f800.000c的过滤地址表项（当设备在该VLAN内收到以这个MAC地址为源地址的包时，这个包都将被直接丢弃）
Ruijie(config)#no mac-address-table filtering 00d0.f808.000c vlan 2/删除一个在vlan 2中的源mac地址为00d0.f800.000c的过滤地址表项
Ruijie(config)#end //回到特权模式
Ruijie#show mac-address-table static //显示所有静态地址信息
Ruijie#show mac-address-table filtering //显示所有过滤地址信息
Ruijie#show mac-address-table interface gigabitethernet 0/27//显示0/27端口的所有类型的地址信息
Ruijie#show mac-address-table vlan 2//显示VLAN 2的所有类型的地址信息
Ruijie#show mac-address-table count //显示地址表中MAC地址的统计信息
6、配置IP和MAC地址绑定
Ruijie#show arp //显示ARP表信息
Ruijie#configure terminal //进入全局配置模式
Enter configuration commands, one per line. End with CNTL/Z.
Ruijie(config)#address-bind 10.0.240.11 00d0.f800.4251//将ip地址10.0.240.11与mac地址00d0.f800.4251进行绑定
Ruijie(config)#address-bind 10.0.240.12 00d0.f800.4252//将ip地址10.0.240.12与mac地址00d0.f800.4252进行绑定
……
Ruijie(config)#address-bind uplink gigabitethernet 0/28//配置0/28端口为地址绑定例外口（注意：交换机上联到路由的端口必须配置为地址绑定例外口）
Ruijie(config)#address-bind uplink fastethernet 0/14//配置0/14端口为地址绑定例外口
……
Ruijie(config)#address-bind install //开启绑定生效功能
Ruijie(config)#no address-bind 10.0.240.21 00d0.f800.4253//取消ip地址10.0.240.21与mac地址00d0.f800.4253的绑定
……
Ruijie(config)#end //回到特权模式
Ruijie#show address-bind //查看IP和MAC地址绑定表
Ruijie#show address-bind uplink //查看地址绑定例外口
三、配置路由
Ruijie#configure terminal //进入全局配置模式
Enter configuration commands, one per line. End with CNTL/Z.
Ruijie(config)#ip route 0.0.0.0 0.0.0.0 10.1.252.25 //配置网络地址为0.0.0.0 子网掩码为0.0.0.0 下一跳地址为10.1.252.25（路由器连接交换机的端口地址）的静态路由作为缺省路由
Ruijie(config)#end //回到特权模式
Ruijie#show ip route //显示路由信息
四、配置DHCP服务（可选）

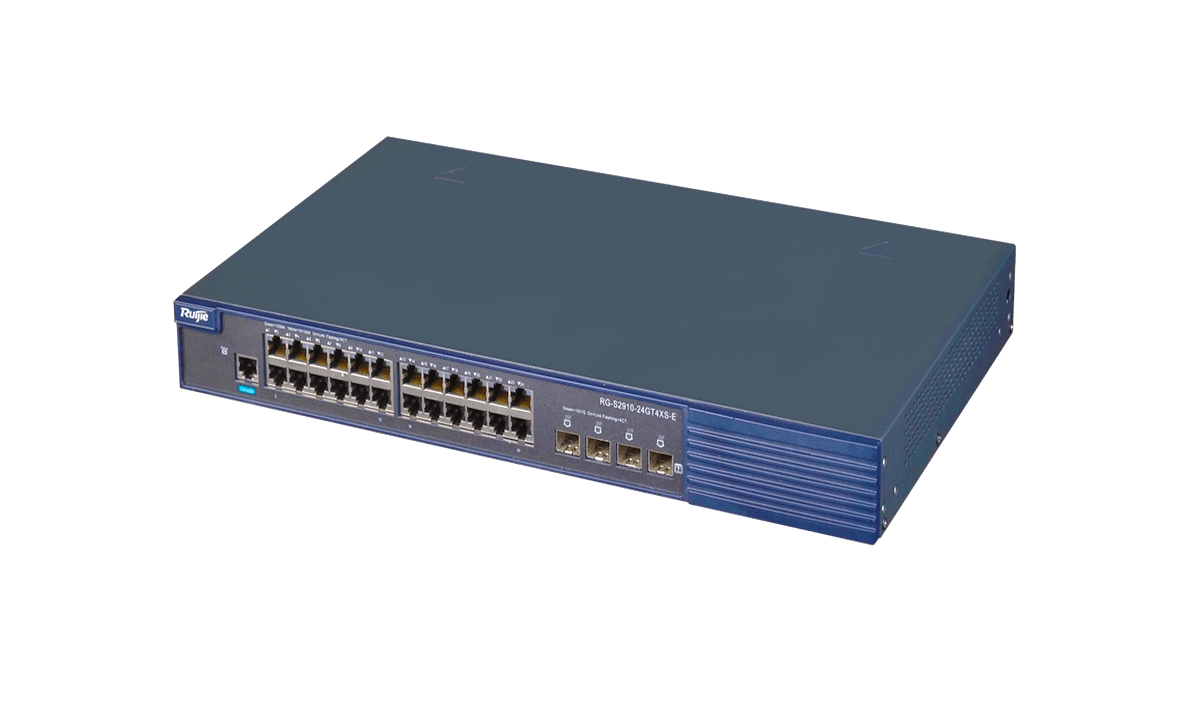

锐捷S3750系列交换机支持DHCP服务和DHCP中继服务，可将交换机配置成DHCP服务器，也可启用DHCP中继服务使用其他设备（路由器或DHCP服务器）上的DHCP服务。
这里将交换机配置成DHCP服务器。
Ruijie#configure terminal //进入全局配置模式
Enter configuration commands, one per line. End with CNTL/Z.
Ruijie(config)#service dhcp //启用DHCP服务
Ruijie(config)#ip dhcp excluded-address 10.0.241.1 10.0.241.10 //配置DHCP排斥地址10.0.241.1至10.0.241.10
Ruijie(config)#ip dhcp excluded-address 10.0.242.201 10.0.242.253 //配置DHCP排斥地址10.0.242.201至10.0.241.253
Ruijie(config)#ip dhcp pool vlan0002 //配置地址池名为vlan0002
Ruijie(dhcp-config)#network 10.0.241.0 255.255.255.0 //配置地址池的网络号10.0.241.0和子网掩码255.255.255.0
Ruijie(dhcp-config)#default-router 10.0.241.254 //配置客户端的缺省网关10.0.241.254
Ruijie(dhcp-config)#dns-server 218.201.21.132 218.201.4.3 //配置客户端可用的DNS服务器地址218.201.21.132和218.201.4.3
Ruijie(dhcp-config)#lease 180//配置客户端IP地址的租期为180天（为infinite时表示无限期）
Ruijie(dhcp-config)#exit //回到全局配置模式
Ruijie(config)#ip dhcp pool vlan0003 //配置地址池名为vlan0003
Ruijie(dhcp-config)#network 10.0.242.0 255.255.255.0 //配置地址池的网络号10.0.242.0和子网掩码255.255.255.0
Ruijie(dhcp-config)#default-router 10.0.242.254 //配置客户端的缺省网关10.0.242.254
Ruijie(dhcp-config)#dns-server 218.201.21.132 218.201.4.3 //配置客户端可用的DNS服务器地址218.201.21.132和218.201.4.3
Ruijie(dhcp-config)#lease 180//配置客户端IP地址的租期为180天（为infinite时表示无限期）
Ruijie(dhcp-config)#end //回到特权模式
Ruijie#show ip dhcp server statistics //显示DHCP服务器统计信息
如果使用DHCP中继服务
Ruijie#configure terminal //进入全局配置模式
Enter configuration commands, one per line. End with CNTL/Z.
Ruijie(config)#service dhcp //启用DHCP中继服务
Ruijie(config)#ip helper-address 10.1.252.25 //配置全局的DHCP服务器IP地址
Ruijie(config)#end //回到特权模式
Ruijie#show running-config //显示当前交换机配置信息
Ruijie#copy running-config startup-config //保存当前配置到启动配置文件
Ruijie#reload //重新启动交换机
五、备份和恢复配置文件
在本地计算机上启动tftp服务器（IP地址为10.0.240.81）
启动命令提示符
C:\Windows\system32>telnet 10.0.240.254
Trying 10.0.240.254…… Open
User Access Verification //进入远程设备的登录界面
Password://输入用户口令
Ruijie>enable //进入特权模式
Password://输入特权模式口令
Ruijie#dir //显示flash中文件和目录信息
Ruijie#copy flash:config.text tftp://10.0.240.81/config.bak //将配置文件备份到本地计算机中命名为config.bak
Ruijie#del config.text //删除当前配置文件
Ruijie#copy tftp://10.0.240.81/config.bak flash:config.text //将配置文件从本地计算机恢复到系统中
Ruijie#copy flash:config.text flash:config.bak //将配置文件备份到flash中命名为config.bak
Ruijie#
