一、系统主要组成设备
1.1、产线看板控制电脑：1台，至少带1个CTP/IP网口（客户自备）
1.2、产线电子看板：每条生产线1台，共5台
1.3、无线路由器：每台电脑配1个
1.4、无线模块：每台电子看板配1个（含天线）：共5个
1.5、功能键盘：每台看板配1个
1.6、按键计数开关（内陷式）：每台看板配1个

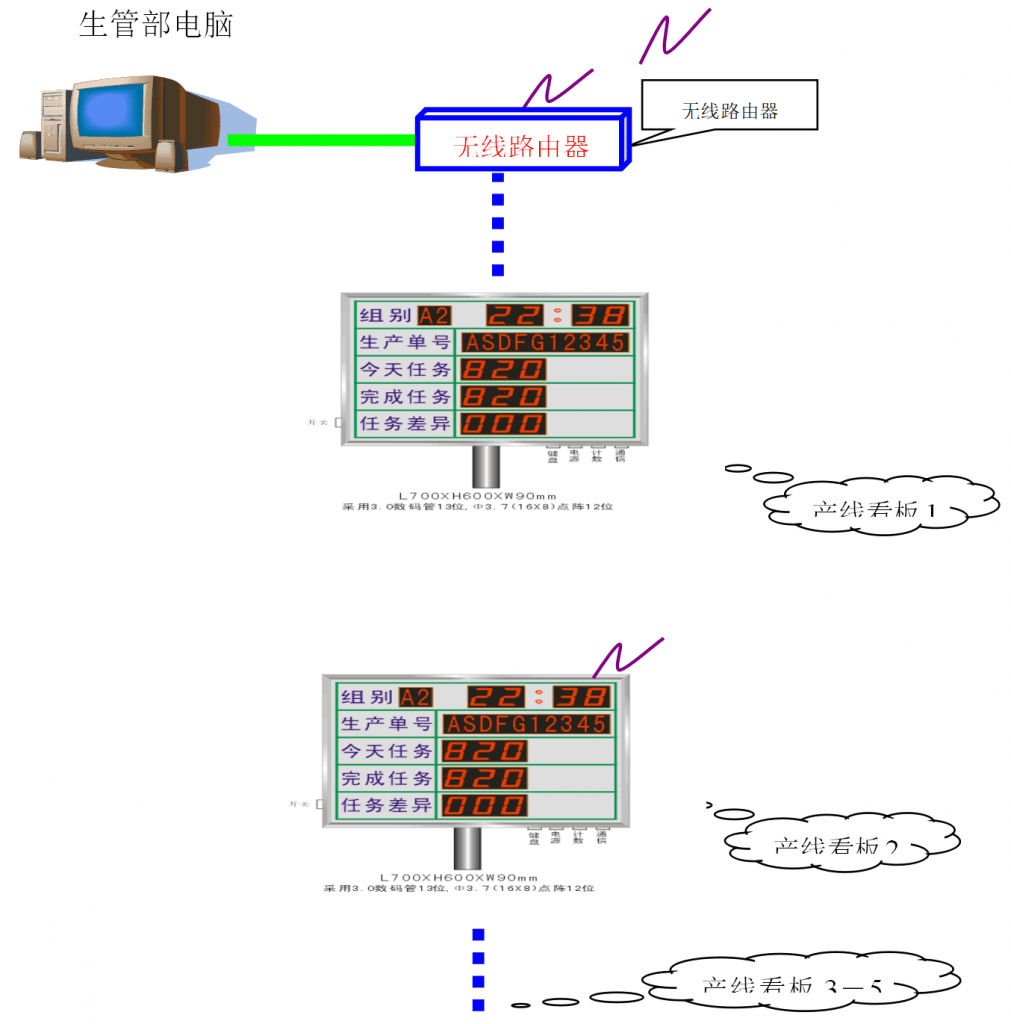

二、系统的示意图
三、系统组成
1、每条生产线配1台电子看板，共10台，显示本生产线的生产信息，如“组别”、“时间”、“生产单号”、“今天任务”、“任务完成”、“任务差异”，并且将这些信息发给本车间控制电脑；
2、控制电脑，每个车间配1台（客户自备）；
3、无线路由器，每台控制电脑配1台；
4、无线模块，每台电子看板配1个（含天线）
5、计数开关，每台电子看板配1个
6、功能键盘，每台电子看板配1个
7、控制软件1套；
8、操作说明。
四、电子看板功能：
A、键盘输入功能
A1、采用外置有线小键盘设置各种参数；
A2、可以输入数字（0—9）﹑英文字符；
A3、具有F1，F2，…，F6等多个功能键；
A4、具有随意输入、清除功能。
B、看板设置功能
B1﹑可以设置“今天任务”，最多999；
B2﹑可以设置“生产单号”；最多可以输入10位英文字符；
B3、可以设置“组别”；最多可以输入2位英文字符；
B4、可以设置时间“时、分”，秒是以时分中间的两个点来代替，两个点每跳一下为1秒；
B5、以上各种设置可以通过控制电脑上的控制软件设置，也可以通过电子看板上的功能键盘设置，方便管理。
C、软件功能
C1、生产工单管制管理功能；
C2、工单设置、工单排单；
C3、工单修改、更新、暂停、启停功能；
C4、根据电子看板实时显示的内容上传给控制电脑的控制软件，软件可以用表格式的方式显示本车间所有生产线的生产信息（包含组别、时间、生产单号、今天任务、完成任务、任务差异、开始生产时间、结束生产时间等），当生产信息发生变化时，显示同步更新，也可以将数据导出Excel表格文件，并保存数据以便查询。
D、即时计数功能
D1、“完成任务”是通过本线电子看板的计数开关自动收集，在发给控制电脑，同时在看板上显示出来，计数信号是由现场计数按键开关计数，人工输入；
D2、“完成任务”为外部开关信号控制，看板在非设置状态下，外部信号每接通一次“完成任务”自动加“1”的数量增加；
C、可以设置“完成任务”计数的开关闭合时间和间隔时间，防止因非法信号引起的误计、错计等现象；
D、“完成任务”可以自动清零（上班第一时间）或手动清零（通过控制软件），及功能键盘清零。
E、任务差异自动计算功能
E1、任务差异计算公式：“今天任务”－“完成任务”，自动计算出来，并在看板上是实时显示出来。
F、看板数据断电保护功能
F1、电子看板断电后，电子看板可以将数值保留10天。
G、联网功能
G1、对某产线看板除了可以单机使用，还可以通过本车间的电脑控制，由控制软件把各线的生产信息收集起，集中在一台电脑的界面上用表格式的方式显示车间所有产线的实际生产信息（包括组别、时间、生产单号、今天任务、完成任务、任务差异、开始生产时间、结束生产时间等产线状态信息）。
五﹑电子看板电气参数
1﹑电源：220V±10%，50HZ；
2﹑功耗：小于100W，平均75W；
3﹑寿命：整机10万小时，MTBF≥20000小时；
4、重量：约15Kg；
5﹑版面：采用电脑喷画制作，可以是灰底、蓝字、绿框组成；
6﹑外框：采用不锈钢8K板制作，外形尺寸为：SYSM3033-DZ37 –T30: 700mm（L）× 600mm（H）× 80mm (W)以实物为准；
7﹑显示部分：（单面显示看板）
A﹑“今天任务”、“完成任务”﹑“任务差异”、“时、分”等采用红色3.0”八段数码管制作，每栏4位，单面共13位；
B﹑“组别”﹑“生产单号”采用单红色Φ3.7点阵16×96点阵制作，单面共两栏；
8﹑输入键盘：外置20键PC小键盘；
9﹑计数通道：1路外部按键开关信号。
六、软件运行环境
A1、在WIN2K/XP下运行；
A2、电脑最低配置P41.5GHz,内存512M、硬盘40GB；网卡10-100M，最少带1个串口；
A3、带office操作系统。
B、控制软件系统设置模块功能
B1、可以设置各组别看板的地址编码；
B2、可以设置各电子看板组别；
B3、可以设置电子看板实时时间；
B4、可以设置各生产单号信息；
B5、可以设置每条产线的看板的“今天任务”、“完成任务”、“任务差异”、生产的作息时间（工作时间段）；
B6、可以设置控制软件操作权限及密码，以防给人随意修改，方便管理。
七、系统清单
序号 | 名 称 | 型号 | 单机单位 | 总共数量 | 备注 |
1 | 电子看板 | JSSM3033-D37-T30 | 5台 | 5台 | |
2 | 外置键盘 | 20键 | 1个 | 5×1个 | |
3 | 电源线 | 3芯航空头，三角插 | 2米 | 5×2米 | |
4 | 键盘线 | 5米 | 5×5米 | ||
5 | 计数线 | 5米 | 5×5米 | ||
6 | 按键计数开关 | 内陷式 | 1个 | 1×1个 | |
7 | 软件 | JSRTPMS1.0 | 1套 | 1套 | |
8 | 无线模块 | 含天线 | 1套 | 5×1套 | |
9 | 无线路由器 | JSWLR-H08 | 1个 | 1个 |
八、安装调试及工期说明
1、合同签定方案确认起，整个系统的制作日期为15工作日。
2、调试日期不超过2天。
九、售后服务和质保期
1、系统出现问题，在接到客户电话后4小时反映。
2、质量保证期为1年，在此期间出现问题要无偿维修、维护，但不可抗力原因或自行损坏除外。
